HP-6FX Mini-Multihobel
Bringen Sie Ihre handgefertigten Profilkonturen auf ein neues Niveau!
Der HP-6FX Mini Multi-Handhobel ist ein speziell gefertigtes Handhobelwerkzeug zum gestalten von Profilformen, einschließlich geraden Nuten, V-Nuten, Bogennuten und anderen Sonderformen auf der Werkstückoberfläche.
John Economaki

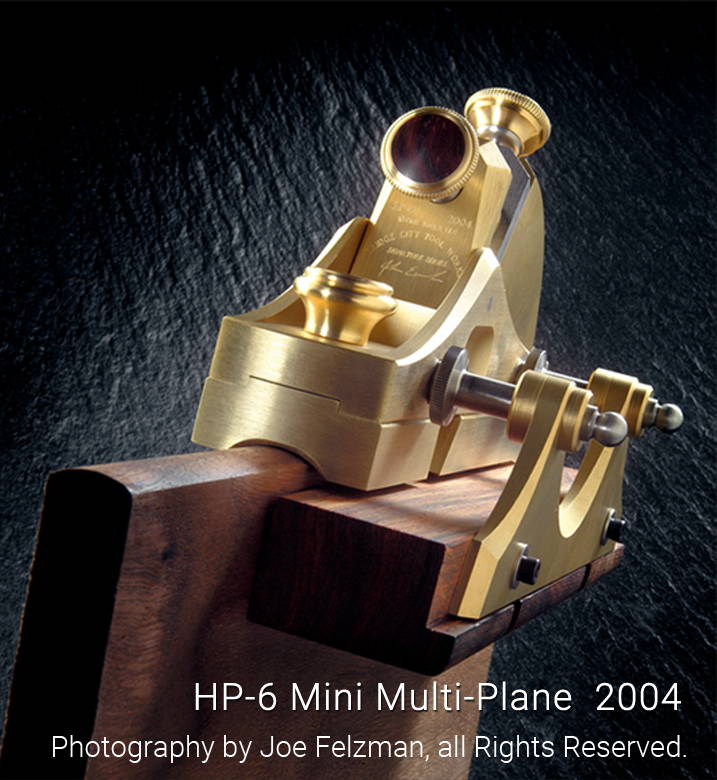

Im Jahr 2004 entwickelte John Economaki, der Gründer von Bridge City Tool Works, den legendären HP-6 Mini-Multihobel.
Aufgrund seiner Vielseitigkeit in unterschiedlichsten Anwendungen und seiner Profilschneidequalität wurde der HP-6 Mini Multi-Handhobel bald zum Verkaufsschlager der Bridge City Tools Produktpalette.

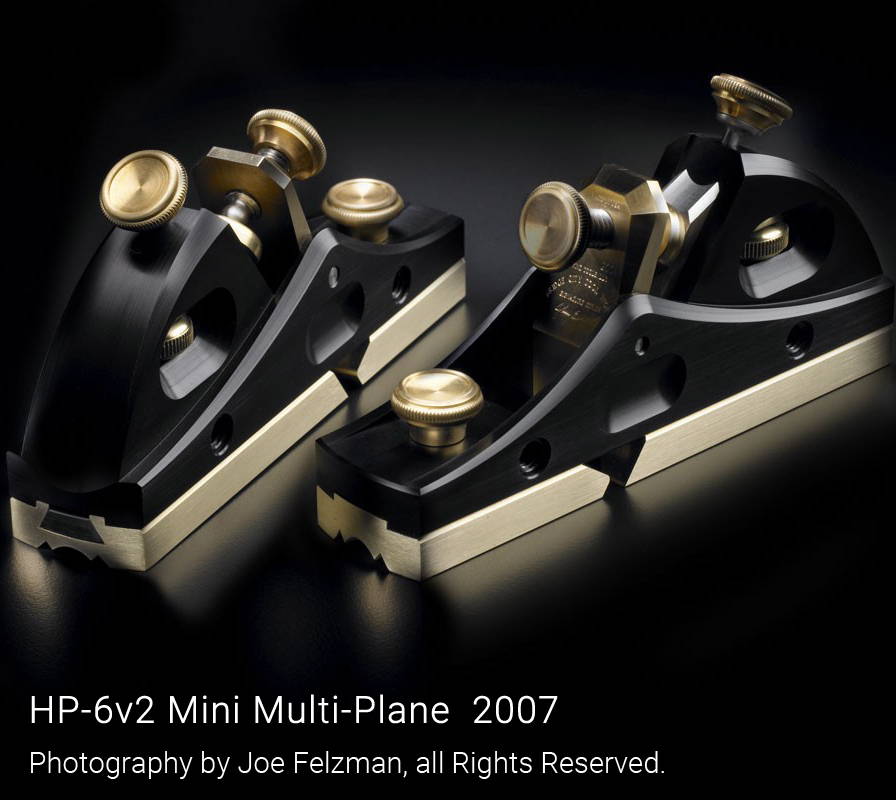

Im Jahr 2007 brachte John die zweite Generation des Mini Multi-Handhobels HP-6v2 auf den Markt. Dieser überzeugte von vornherein durch seine modernere Struktur, gestaltet aus einer hochwertigen Aluminiumlegierung.
Im Jahr 2022 brachte John die brandneue, dritte Generation des Mini-Multihobels HP-6FX auf den Markt. Dieser Hobel zeichnet sich besonders durch ein zeitgemäßes Design, welches auf modernster Technologie basiert, aus. Die Konstruktion, bestehend aus hochwertigem Edelstahl, wird in außerordentlich präziser CNC-Bearbeitung hergestellt. Anschließend wird der Korpus durch Schleifen, Polieren, mit der modernsten PVD-Beschichtung oberflächenverdelt. Alle Schneidgarnituren (Hobelmesser, vordere und hintere Sohle) des HP-6FX sind mit den vorherigen Generationen des Hobel mit Schwalbenschwanz-Befestigungssystems kompatibel. Holzbearbeiter, die ein Vorgängermodel der Mini-Multihobel Serie mit diesem System besitzen, können die neuen Hobelköpfe an ihrem vorhandenen Hobelkörper einsetzen. Dies funktioniert selbstverständlich auch umgekehrt.
Der neue HP-6FX Mini Multi-Handhobel lässt die Legende weiterleben. Er wird sicherlich das Profilhobeln auf die nächste Stufe heben!
Das besondere Design
HP-6FX Mini Multi-Plane
**Austauschbare Hobelsohlen und Hobelmesser
*Equipped with Fence and Depth Skids

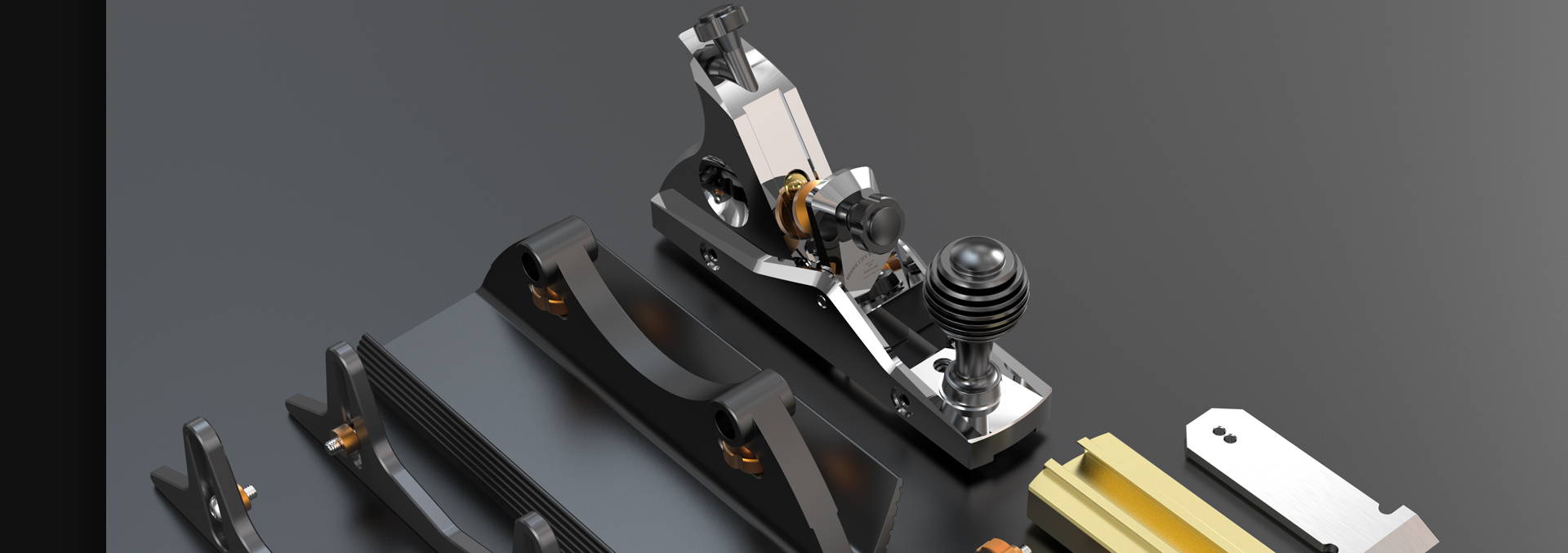

Auswechselbare Sohlen und Eisen
Der HP-6FX Mini Multi-Handhobel fungiert als kleines Hobelsystem mit austauschbaren Sohlen und zusammengefügten Hobelmessern. Der Mechanismus zur Einstellung der Schnitttiefe funktioniert bei allen Hobelmessern, die mit dem HP-6FX geliefert werden gleichermaßen. Durch die präzise Bearbeitung des „Hobelsskeletts“ mit Schwalbenschwanzschlitzen haben wir ein Werkzeug geschaffen, mit dem Sie die Hobelsohlen und -Messer schnell und einfach austauschen können.
*Alle Profilsätze des HP-6v2 Mini-Multihobels (Schwalbenschwanz-Befestigungssystem) sind mit dem HP-6FX Hobelkörper kompatibel.
*Alle Profilbausätze des HP-6 Mini-Multihobels (Schraubbefestigungssystem) sind nicht mit dem HP-6FX Hobelkörper kompatibel
Ausstattung mit Anschlag und Tiefenführung

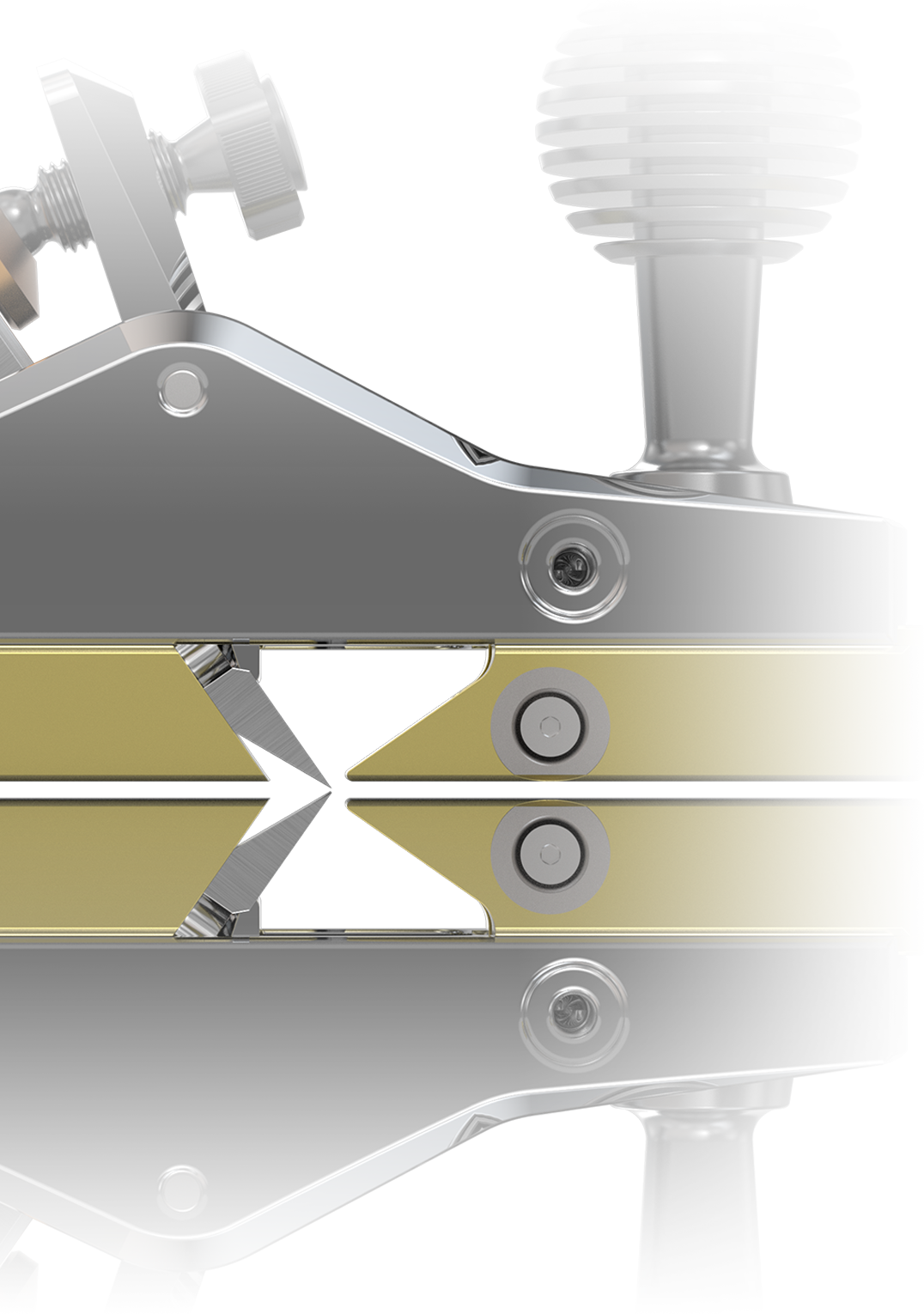

Der Körper des HP-6FX ist so konstruiert, dass er auf beiden Seiten des Anschlags und der Tiefenführung ein Hobelmesser aufnehmen kann. Somit ist der HP-6FX Mini-Multihobel sowohl für Rechts- als auch für Linkshänder geeignet.

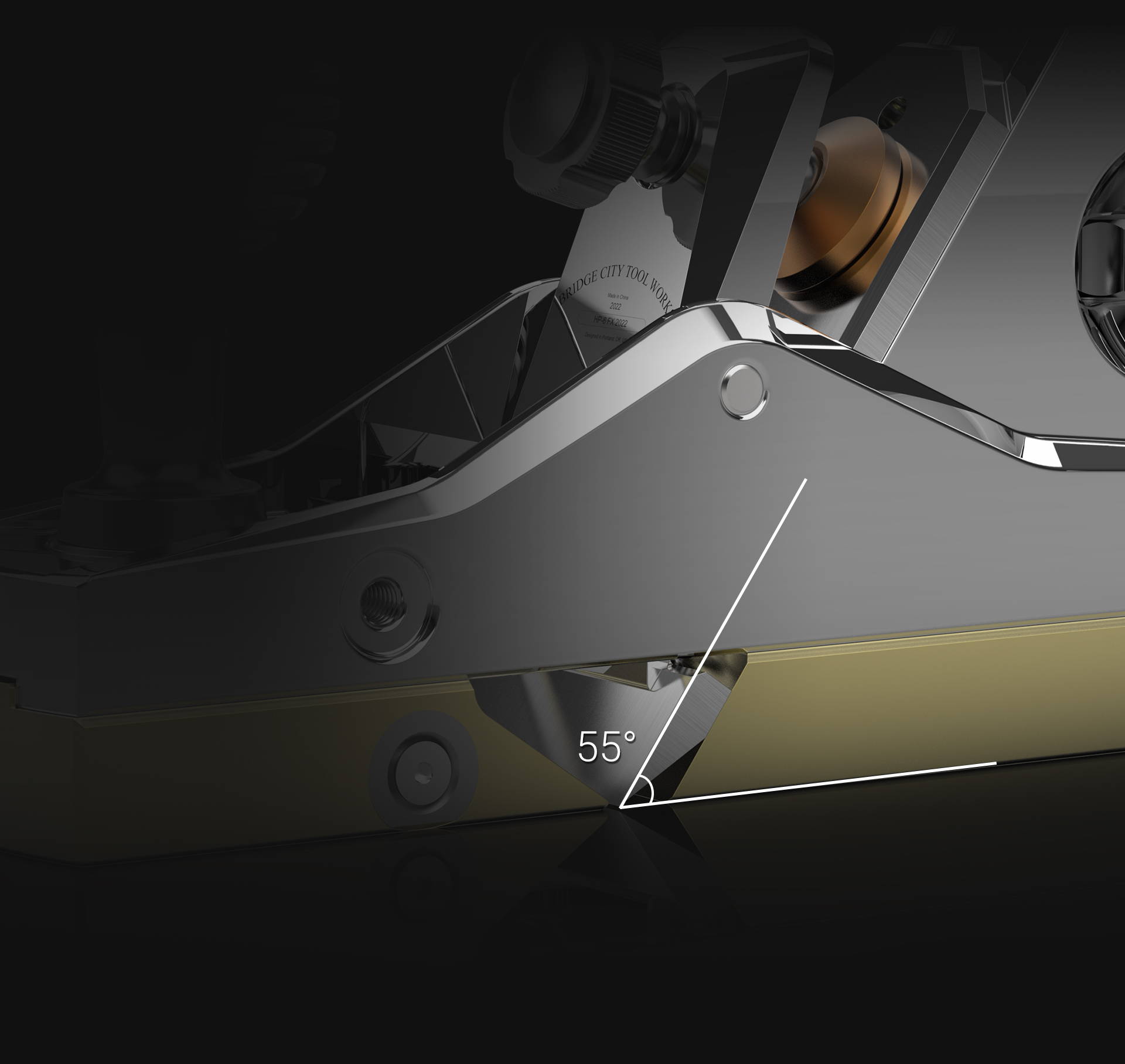

Der hocheffiziente Anstellwinkel der Schneide

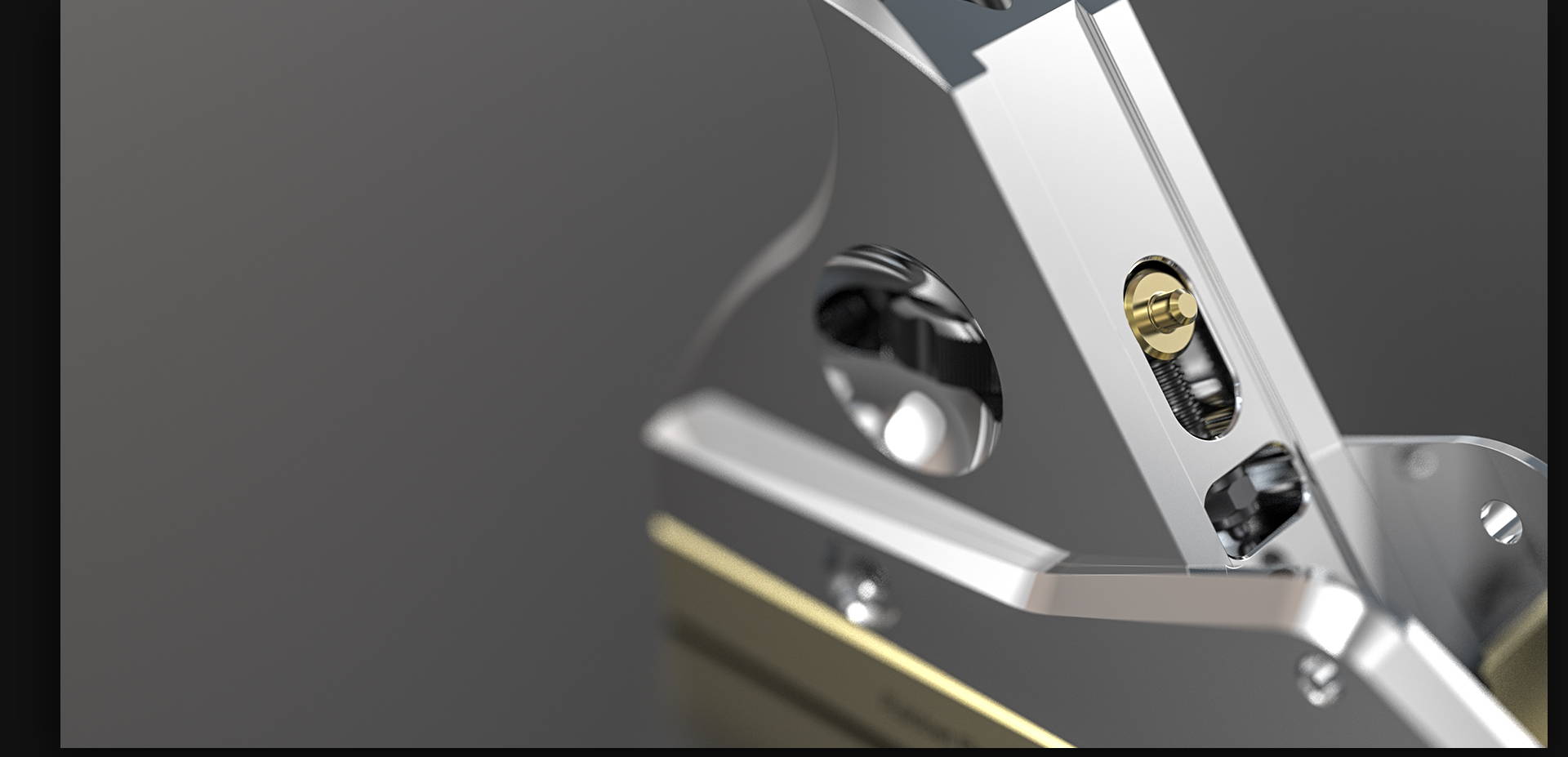

Das Hobelmesserbett
Das Hobelmesserbett des HP-6FX Körpers ist so konzipiert, dass es genau angepasste Hobelmesser aufnehmen kann. Seitliche Anpassungen sind nicht erforderlich.
Nach unzähligen Stunden und Tausenden von Tests haben wir festgestellt, dass der ideale Schnittwinkel für ein Falzeisen 55 Grad beträgt. Unter Berücksichtigung dieses idealen Anstellwinkels können Sie einen Schnitt erzielen, der ein erstaunlicher Abschluss, minimale Ausrisse und keine Unregelmäßigkeiten aufweist.
Außerdem ist der Schnittwinkel nach dem Einsetzen des Eisens fixiert, d.h. Sie müssen ihn vor dem Schneiden nicht mehr einstellen.
Hobelmesser in Spezialgeometrie
Das Hobelmesser besteht aus vergütetem Werkzeugstahl, der die erforderliche Härte bietet, um sowohl auf hartem als auch auf weichem Holz eine sehr hohe Oberflächengüte zu erzielen.

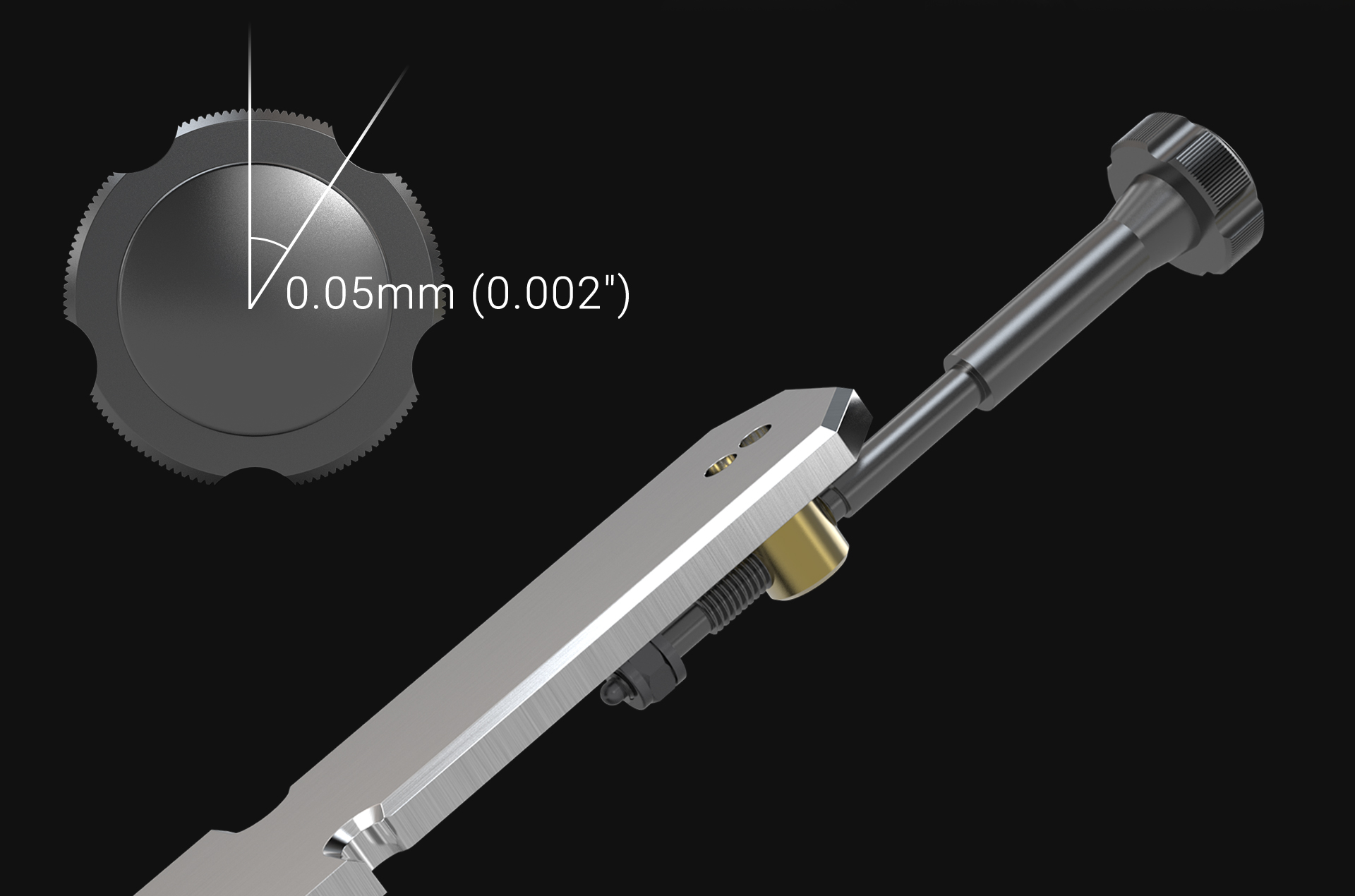

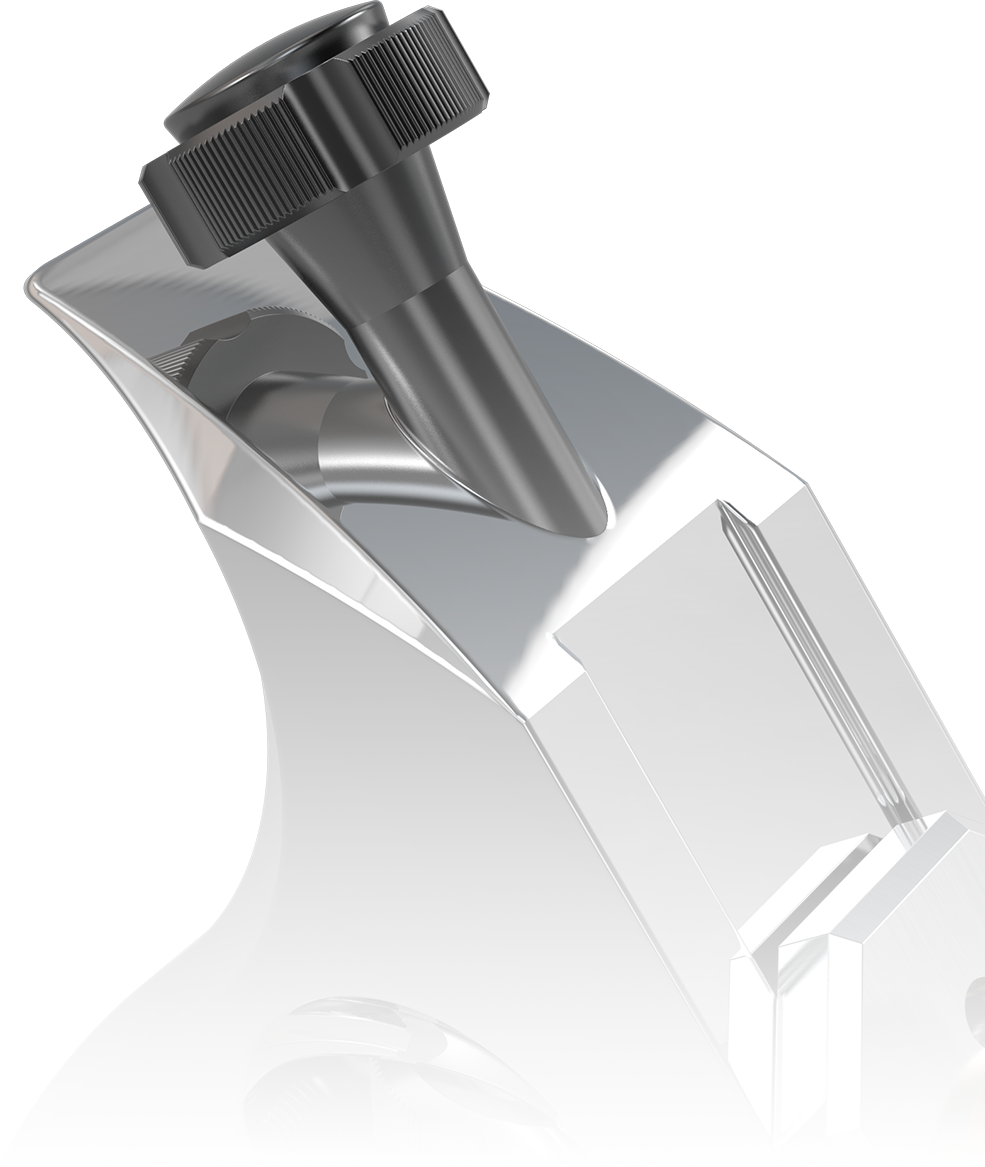

Einstellung des Hobelmessers
Die Schnitttiefe kann über die Gewindespindel einfach und präzise eingestellt werden.
Die Leitspindel hat 20 Gewindegänge in 10 mm. Durch Drehen des Spindelknaufes um eine volle Umdrehung im Uhrzeigersinn und die fixe Winkelposition des Hobelmesserbettes wird die Schnitttiefe um 0,4 mm erhöht.
Um den Spindelknopf herum sind fünf halbkreisförmige Griffmulden angebracht, die eine fein gestufte, belegbare Einstellung ermöglichen.
Durch Drehen eines von einer Griffmulde zur nächsten wird die Schnitttiefe um 0,08 mm verändert.

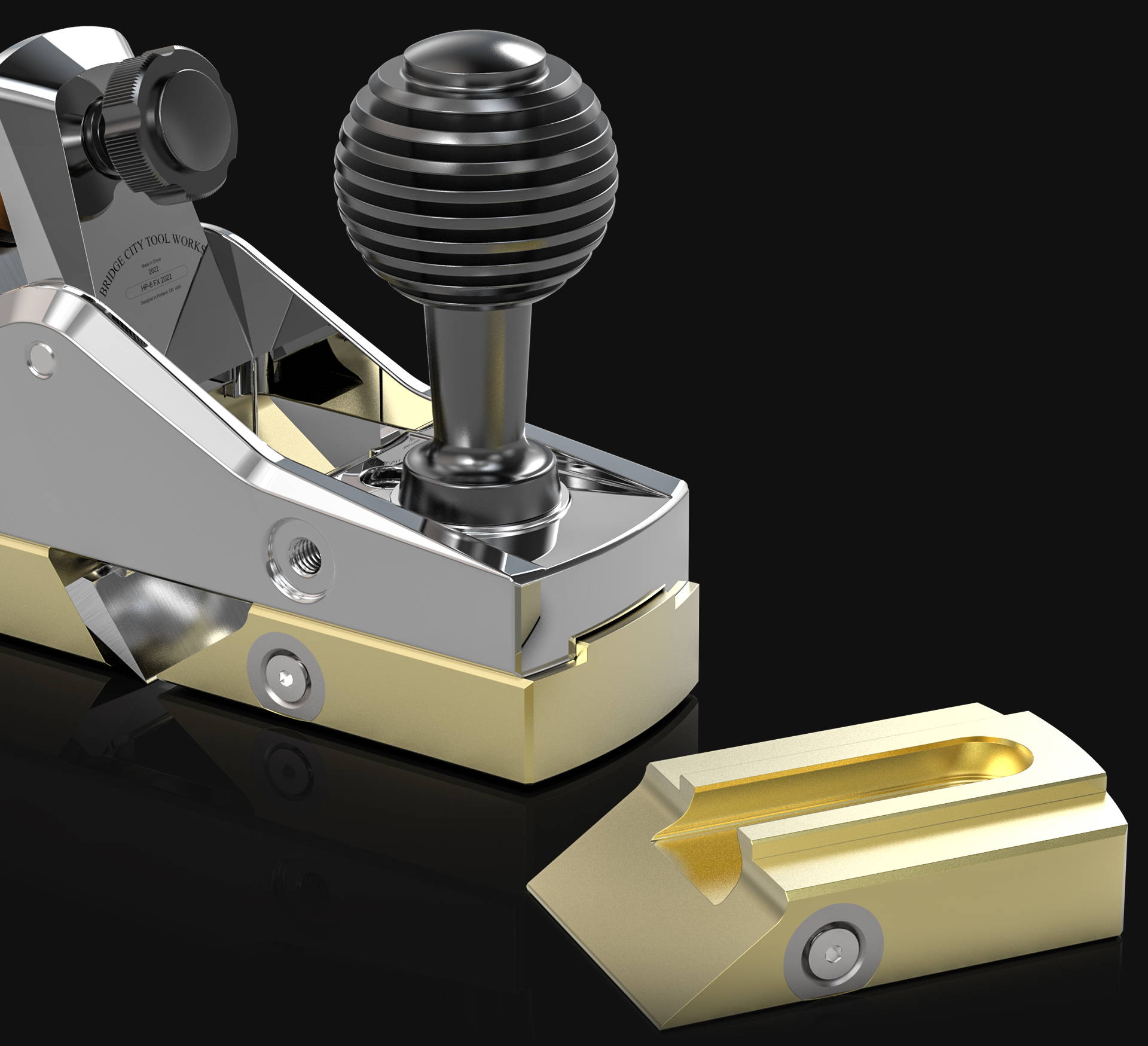

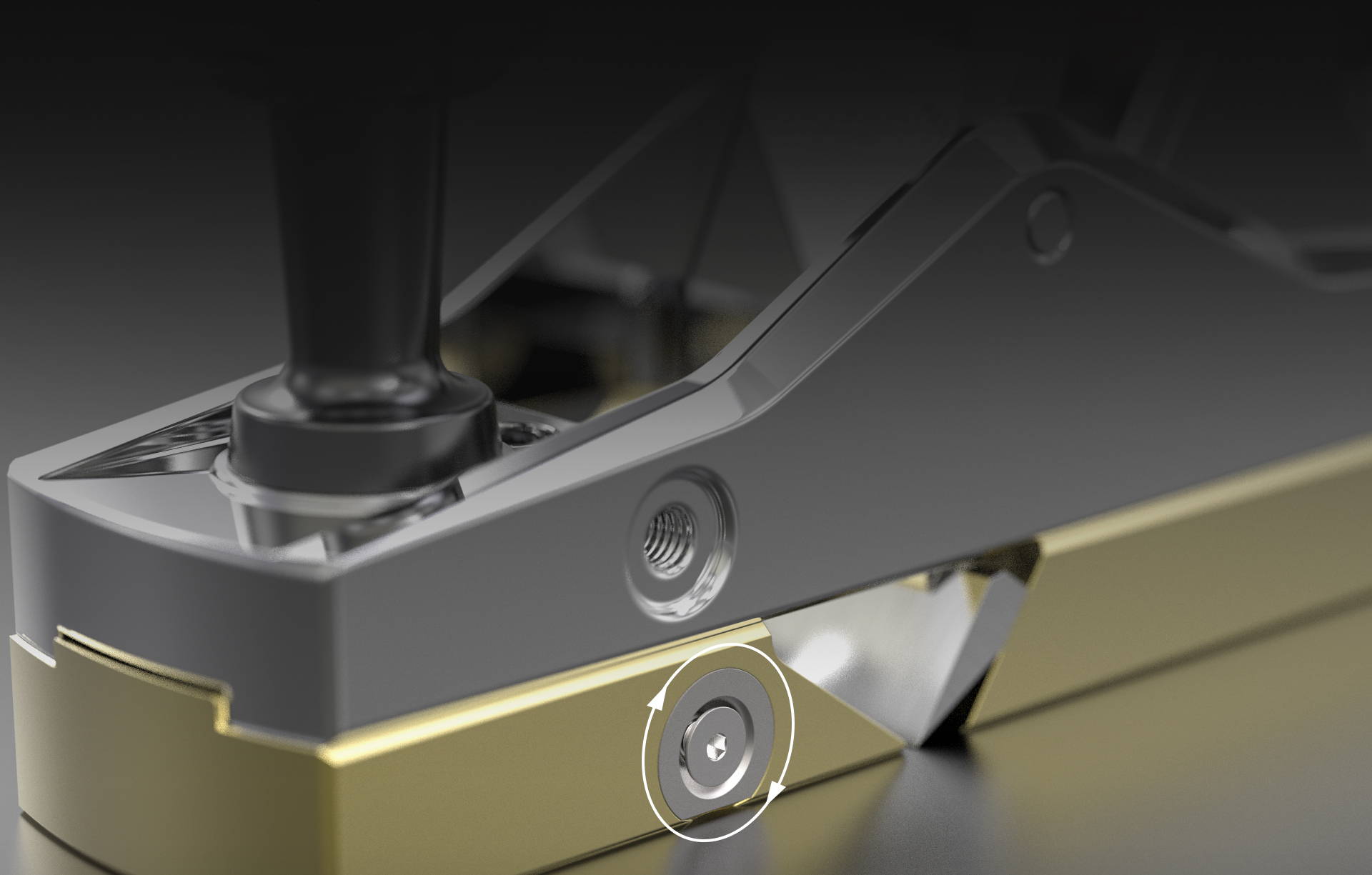

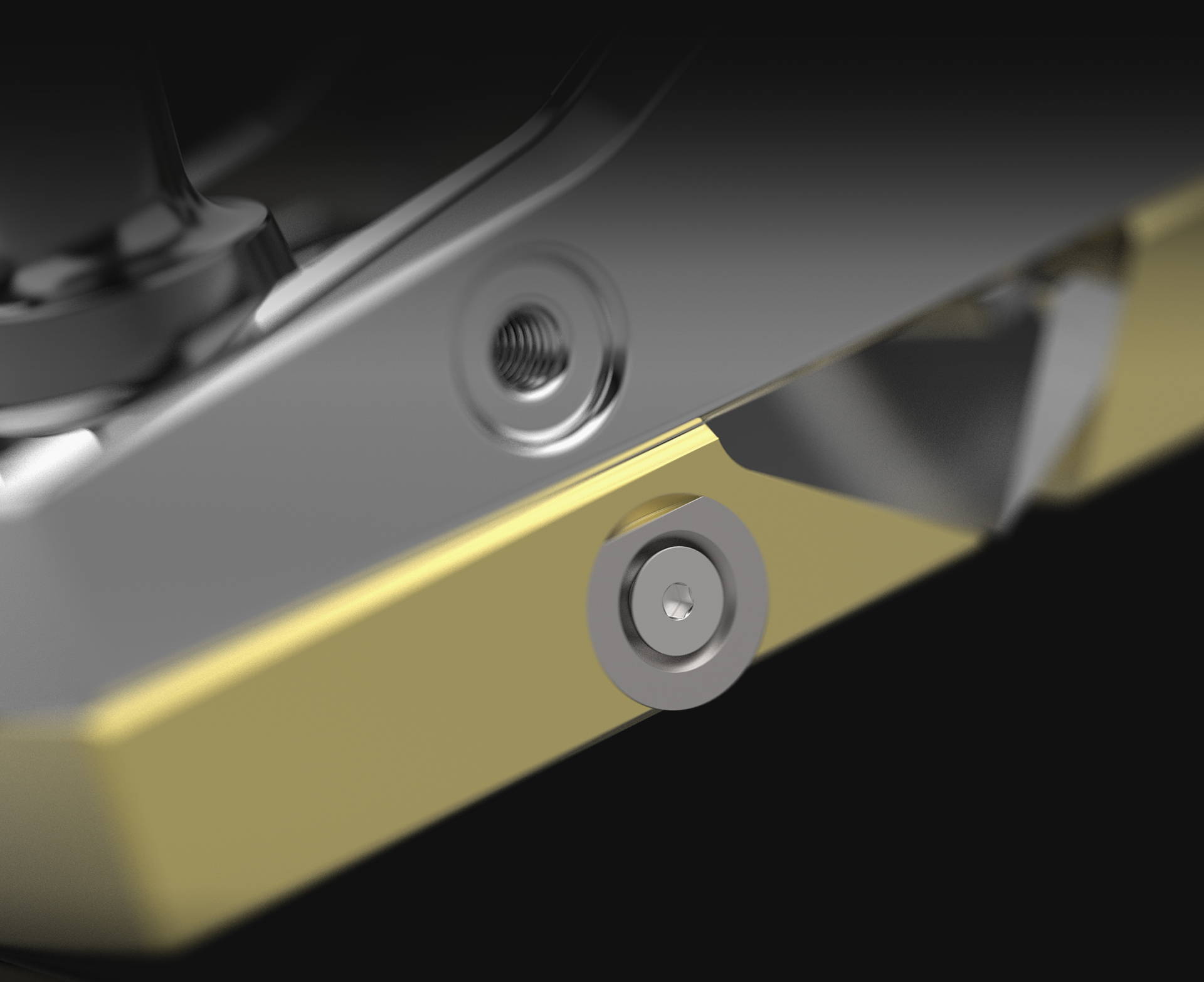

Einstellung des Hobelmauls
Die Hobelmaul- Öffnung kann leicht angepasst werden, indem man die vordere Halterung löst und die vordere Sohle nach Bedarf verschiebt.
Um ein Abspalten von Holzfasern während des Hobelschnittes zu verhindern, sollte die Hobelmaul- Öffnung so eingestellt werden, dass sie gerade breit genug ist, um eine saubere Spanabfuhr zu gewährleisten.

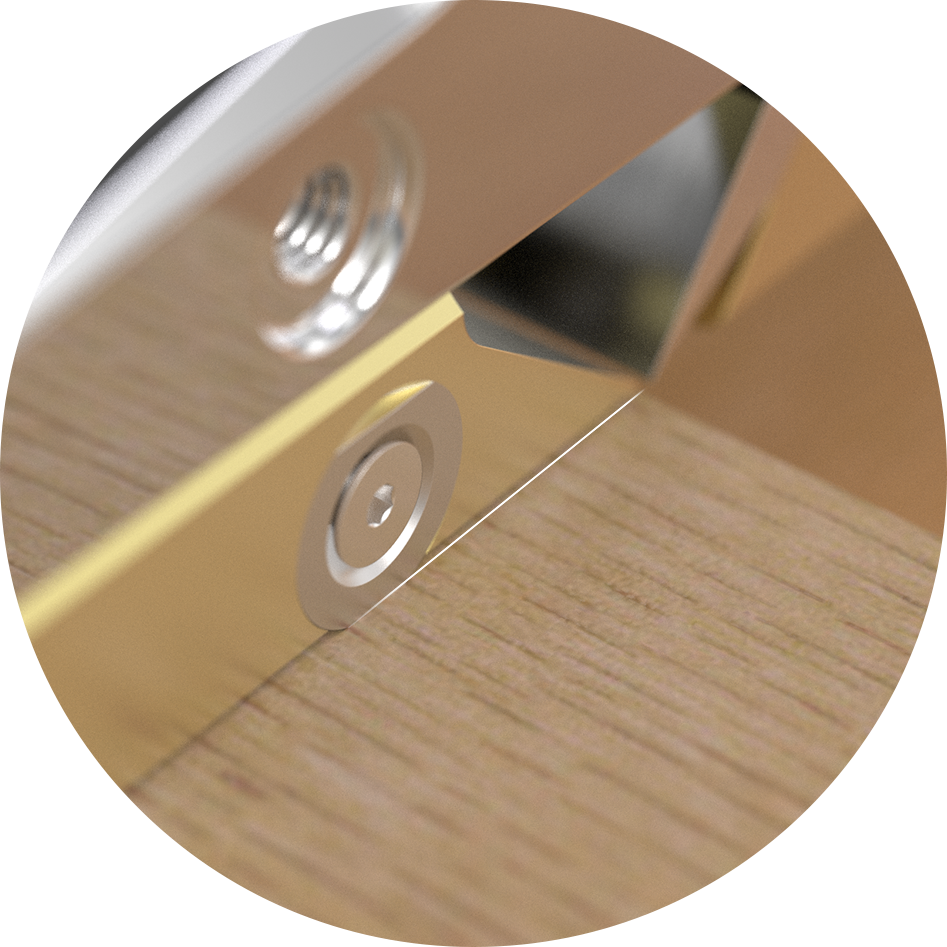

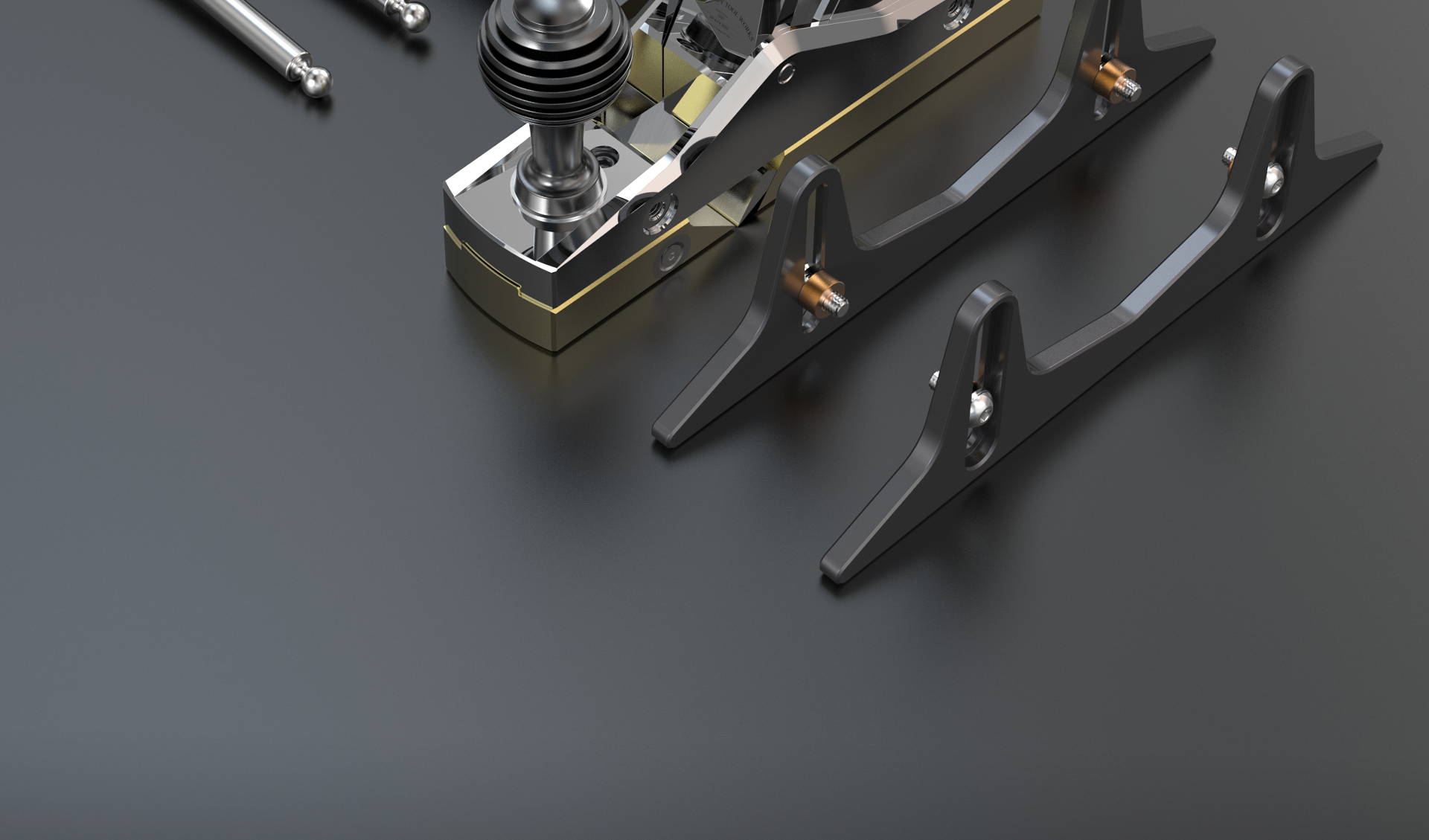

Tiefenführungen / Kufen
Die Tiefenführungen sind unverzichtbar für Prozesse, in denen Sie die Materialstärke seriell begrenzen möchten. Wenn Sie den HP-6FX Mini Multi-Handhobel mit einem Tiefenführungssatz ausstatten, können Sie kleine Holzwerkstücke bezüglich Materialstärke präzise hobeln.
Mit dem HP-6FX ist es möglich, Werkstücke mit Präzision und sehr guter geometrischer Wiederholbarkeit bis zu einer Dicke von 22 mm zu hobeln.

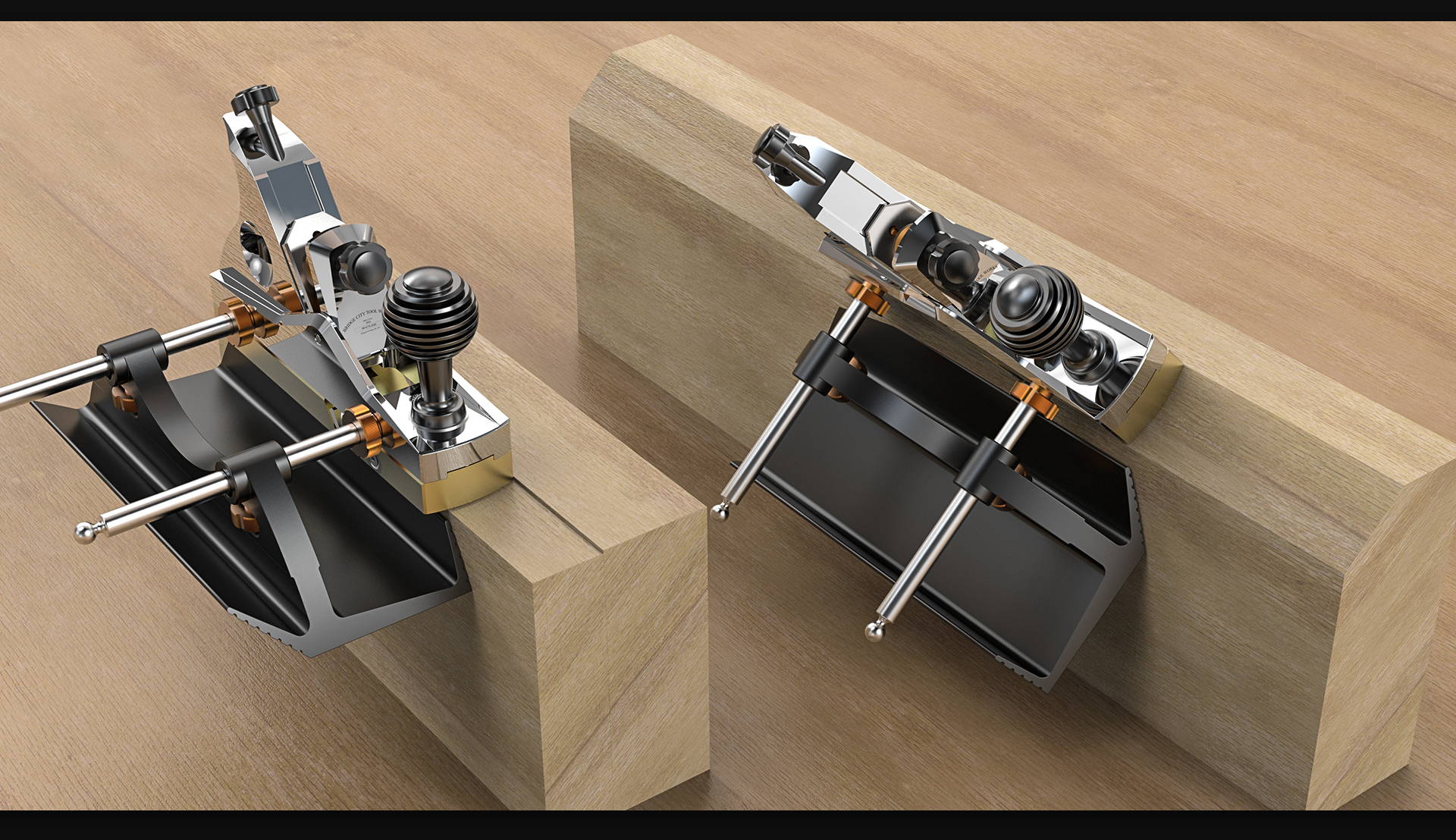

Zweiseitiger Führungswinkelanschlag
Fence in 90-degree
Fence in 45-degree
Der HP-6FX Mini Multi-Handhobel verfügt über einen Führungswinkelanschlag, mit dem Sie die Funktionalität des Hobels deutlich erweitern können. Mit den beiden Stehbolzen und dem Führungsanschlag, umschlagmontierbar, auf beiden Seiten des Hobels, können quadratische / rechteckige Absätze gehobelt werden. ODER den Anschlag , um 45° Schrägen zu hobeln.
CNC- bearbeitete Grundgeometrien, aus Edelstahl, Messing und Aluminiumlegierungen mit grundwerkstoffentsprechender Oberflächenveredelung
Der Hobelkörper des HP-6FX und andere Hauptkomponenten sind aus rostfreiem Stahl CNC-gefräst. Alle Bedienelemente des HP-6FX sind präzisionsgeschliffen und PVD-beschichtet, um eine erlesene Ästhetik, in Verbindung mit ausgewogener Ergonomie zu erreichen. Die Werkstoffauswahl sorgt für Korissionsbeständigkeit, ideale Reibungsverhältnisse und Verschleißfestigkeit auf ganzer Ebene.

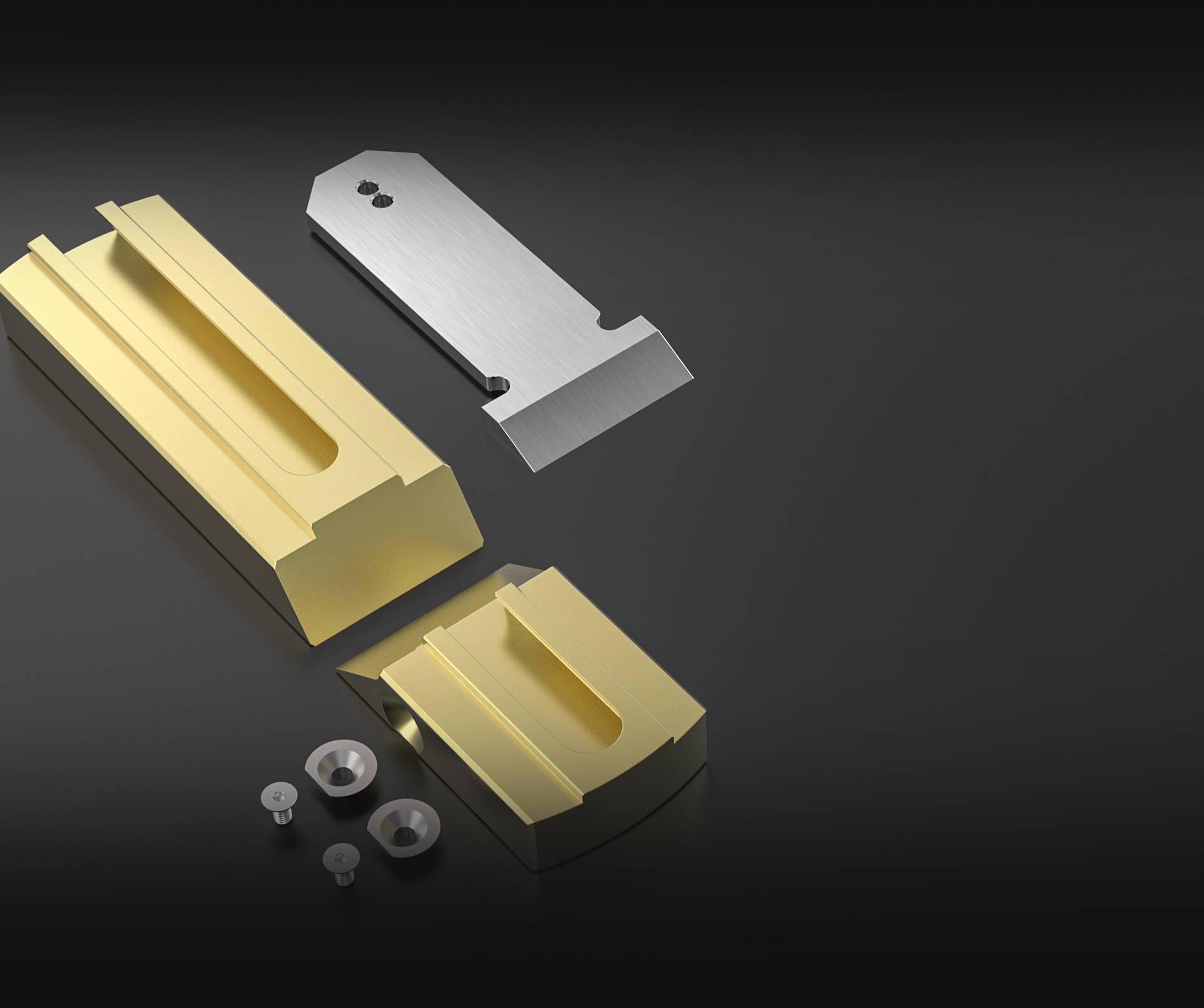

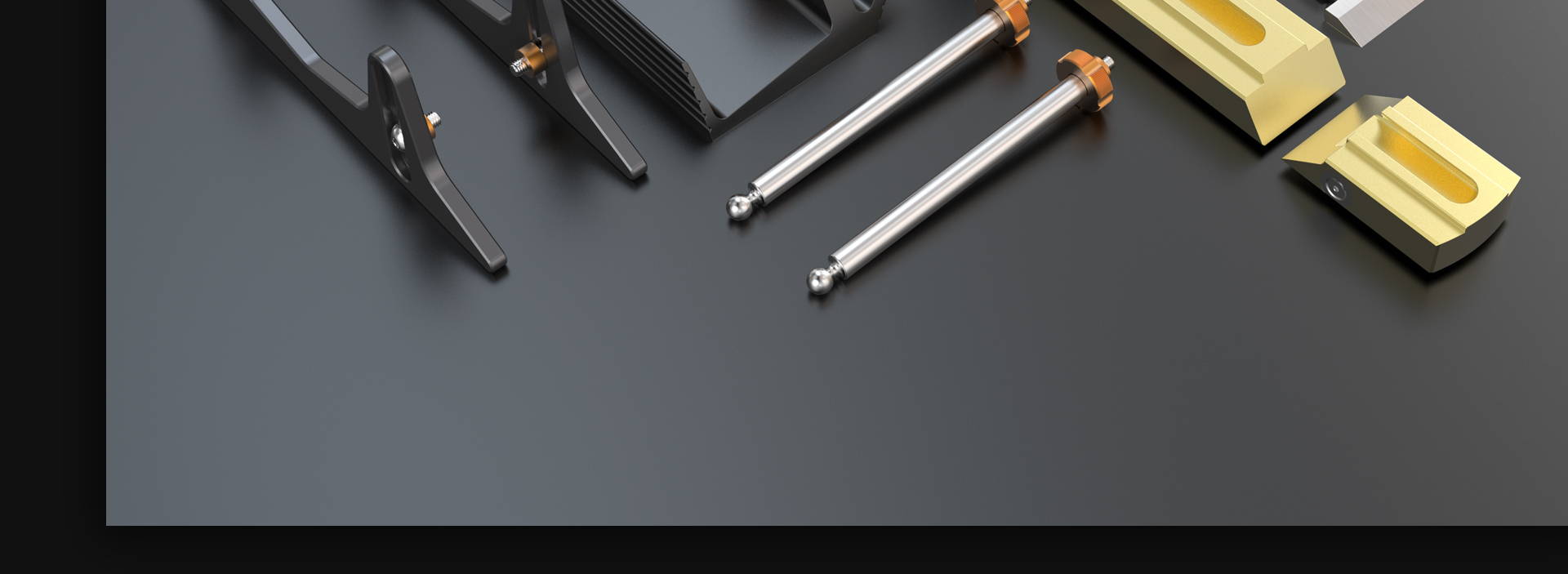

Der Standard- Messer- und Sohlensatz
Mit dem HP-6FX Standard- Messer- und Sohlensatz können Falze, Absätze und Fasen hochpräzise gehobelt werden.
Der HP-6FX Messer- und Sohlensatz verfügt über eine auswechselbare Vordersohle, die eine nahe Positionierung an der Schneide ermöglicht. Dies verhindert das Ausreißen der Ecken Ihrer Falzschnitte und ermöglicht außerdem ein sauberes Schneiden quer zur Falzfaser. Bei verschlissener Schneide kann das Messer durch einfaches Lösen der Klemmschraube ausgetauscht werden.
Der HP-6FX kann mit unterschiedlichen Formkontur-Schneidwerkzeugen bestückt werden. Diese sind in unserer Produktpalette katalogisiert und erhältlich. Ohne diese Zusatzwerkzeuge, funktioniert der HP-6FX wie ein kleiner Blockhobel mit einem Anstellwinkel von 55-Grad. Sie können den Hobel auch als Fasenhobel verwenden, indem Sie den Winkelanschlag mittels der Stehbolzen am Hobelkörper befestigen. Ebenso kann der HP-6FX als Meißelhobel eingesetzt werden. Hierzu demontieren sie einfach die vordere Sohle.
Spezifikationen des HP-6FX
*Alle Profilsätze des HP-6v2 Mini-Multihobels(Schwalbenschwanz-Befestigungssystem) sind mit dem HP-6FX Hobelkörper kompatibel.
*Alle Profilbausätze des HP-6v2 Mini-Multihobels(Schraubbefestigungssystem) sind nicht mit dem HP-6FX Hobelkörper kompatibel.
Optionale Baugruppen
Zusätzlich zum Standard- Messer- und Sohlensatz haben wir eine Reihe von Formschneid-Kombinationen für den HP-6FX Mini Multi-Handhobel entwickelt. Mittels derer arbeitet der HP-6FX deutlich oberhalb seine ursprünglichen, geometrischen Leistungsgrenze.

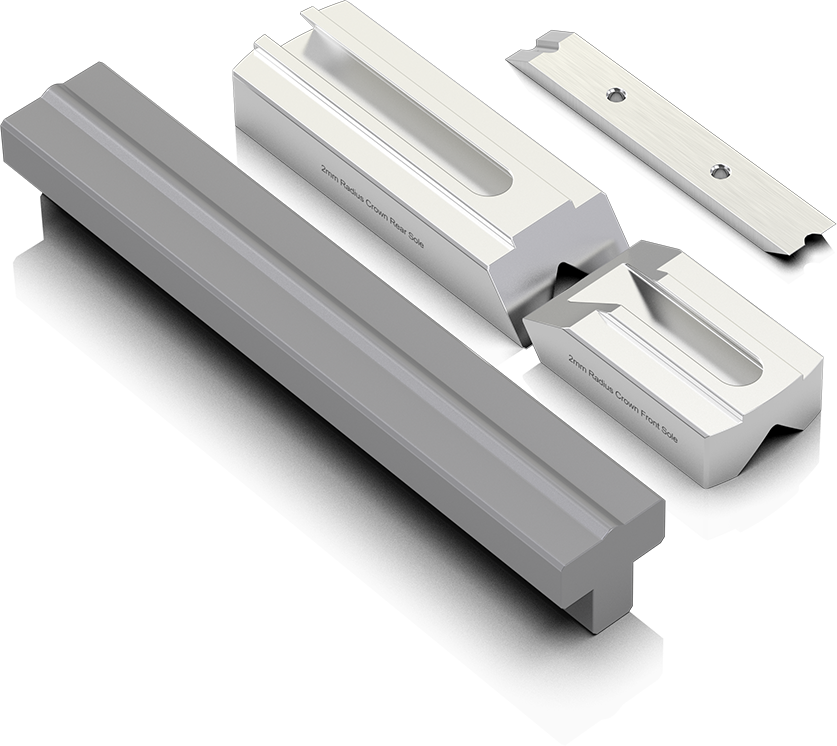

Das Crown- Radien- Schneideset
Mit diesem Crown- Radien- Schneideset ist es möglich, abgesetze Außenradien in vorgefertigte Geometrien einzuarbeiten. Es ist somit die ideale Ergänzung zur Herstellung von Schachteln, Holzspielzeug und anderen kleinen Projekten, bei denen Designüberlegungen aufgrund des Maßstabs Ihrer Arbeit wichtig sind.

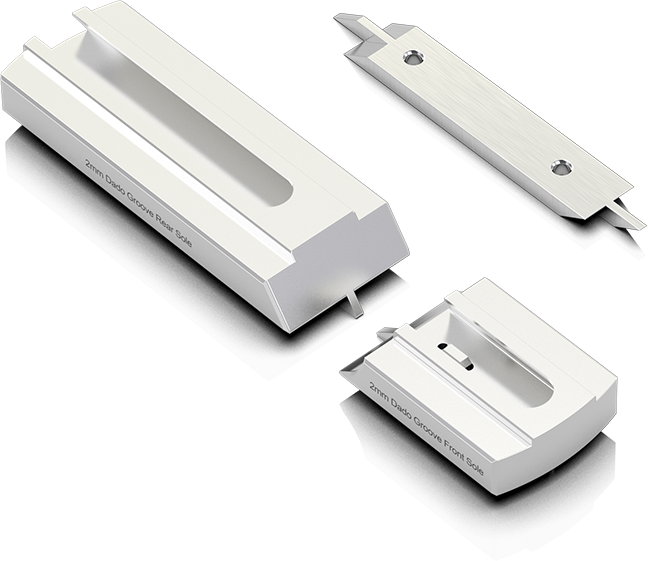

Das Nutenschneideset
Mit dem Nutenschneideset ist es möglich, Nuten, bspw. für Schubladenböden in Schubladenseitenwände zu hobeln und dies gar in jeder Faserrichtung, ohne mittels Elektrowerkzeugen fräsen oder schleifen zu müssen.

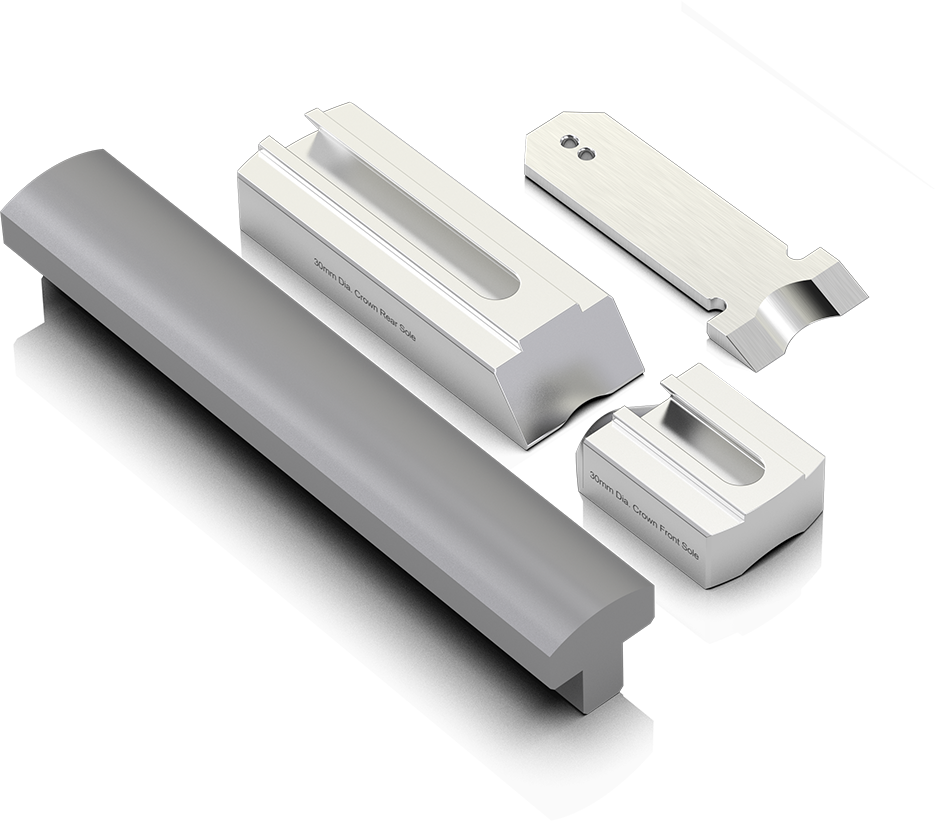

Das Crown- Eckenradien- Schneideset
Mit dem Crown- Eckenradien- Schneideset können Sie exquisite Eckenradien sowohl in Weich- als auch in Harthölzern schneiden. Durch die Verwendung des HP-6FX Mini Multi-Handhobel als Radienhobel werden auserlesene Übergänge und spektakuläre Geometrien realisiert. Und all das, ganz ohne zu schleifen.

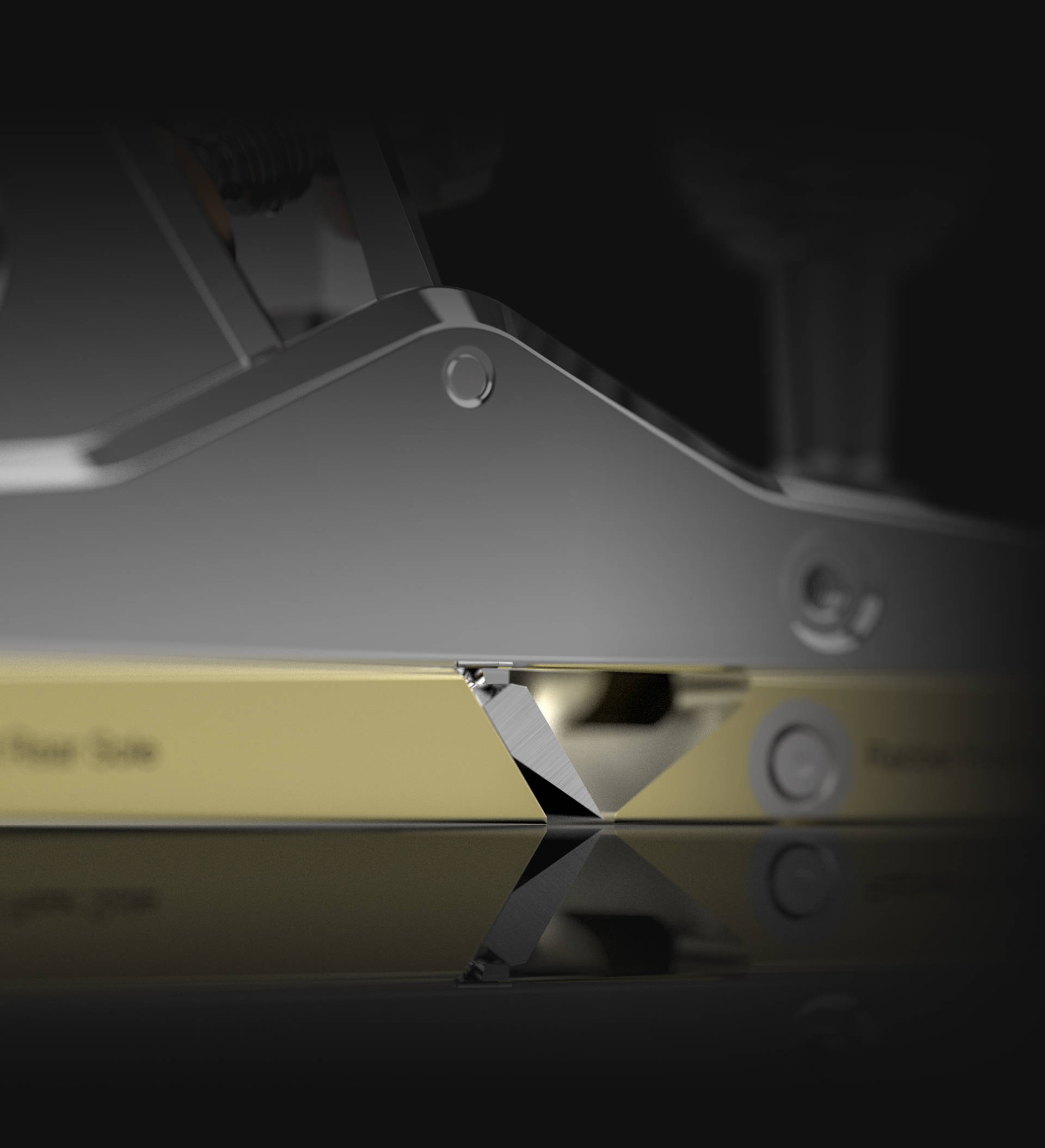

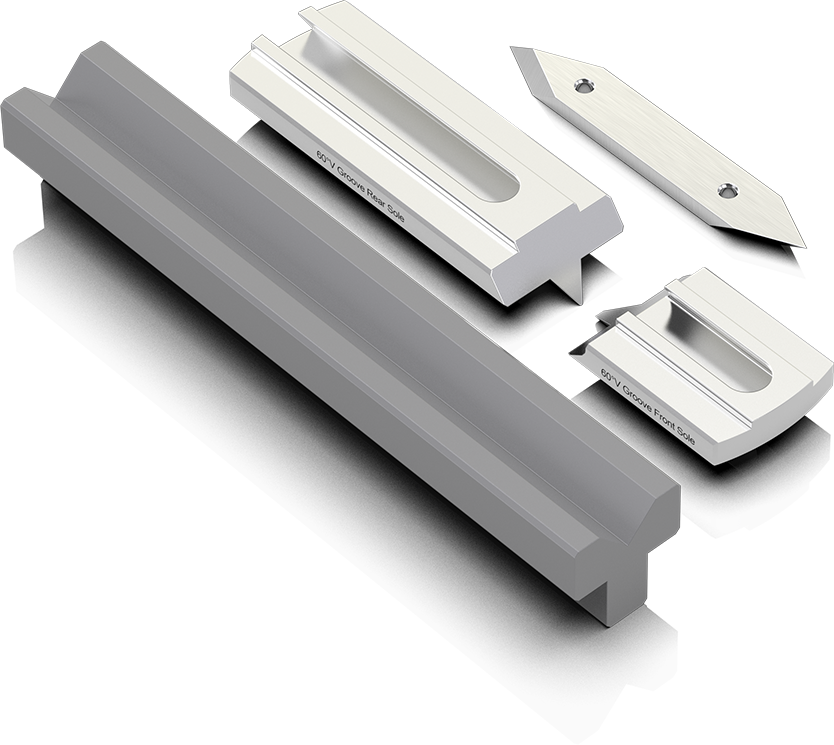

Das V- Nutenschneideset
Mit diesem Set können "V"-förmige Tiefeninkremente in Werkstücke eingebracht werden. Die Anwendungszwecke reichen hier von der Herstellung eines Montageformschluss bis hin zur Fertigung von Struktur- oder Dekorationselementen.
*Alle diese optionalen Sätze sind perfekt kompatibel mit dem HP-6v2 Mini-Multihobel (Schwalbenschwanz-Befestigungssystem).
*Alle diese optionalen Sätze sind NICHT kompatibel mit der HP-6 Mini-Multihobel (Schraubbefestigungssystem).
„Einige Bilder auf dieser Seite sind computergenerierte Darstellungen des Produkts und können von dem tätsachlichen Produkt abweichen. Farben, Texturen und andere Details werden auf den Bildern möglicherweise nicht genau dargestellt. Weitere Informationen entnehmen Sie bitte der Produktbeschreibung und den technischen Daten.“
