Gehrungs-Anschlagwinkel
MS-1v2 / MS-1.5v2 / MS-2v2
Von allen gängigen Holzverbindungen, ist eine der schwierigsten eine der einfachst erscheinenden - die Gehrungsverbindung. Nehmen wir an, Sie stellen einen Rahmen her und Ihr Layout-Werkzeug weicht um 0,25° ab. Dieser kleine Fehler von einem 1/4° multipliziert mit den acht Schnitten bedeutet, dass ein Winkelfehler im Verbund von 2° entsteht. Die vierte Ecke nun einen hässlichen Spalt aufweist, sich direkt auf die Dichtigkeit der Verbindung und die Optik auswirkt.
Gehrungs-Anschlagwinkel
MS-1v2 / MS-1.5v2 / MS-2v2
Daher ist es zielführend hier einen Präzisions-Gehrungs-Anschlagwinkel für die hochpräzise Bearbeitung von Teilungen und das Einrichten von Maschinen sowie die Rohwareprüfung einzusetzen.
Feste Verbindungen durch hochpräzise Teile
Die maximale Abweichung bezüglich Geradheit des Lineals am Präzisions-Gehrungs-Anschlagwinkel liegt bei 0,05 mm über dessen gesamte Länge. Die maximale Winkelabweichung des 45°-Winkels und des 135°-Winkels, die zwischen Lineal und Schaft gebildet werden, beträgt nach Kalibrierung durch Winkelendmaße 0,036°, was die Präzision in der Durchführung Ihrer Projekte sicherstellt.
Der Griff ist stabil und einstellbar

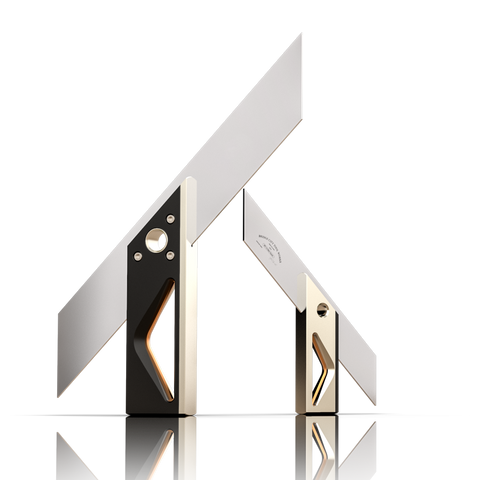

Der Schaft des Präzisions-Gehrungs-Anschlagwinkels besteht aus zwei L-förmigen Schenkeln, die das Lineal umschließen und jeweils einen spitzen 45°-Winkel innen und einen stumpfen 135° Winkel, außen mit dem Schaft bilden. Die Einheit ist kalibrierbar.
Mittels der 3 Klemmschrauben im Schaft kann der Gehrungs- Anschlagwinkel, bei Bedarf, nachkalibriert werden.
Ergonomisch gestalteter Schaft
Durch das ergonomisch ausgeformte Design des Schafts / Griffs ist der Präzisions-Gehrungsanschlagwinkel für Bediener leicht zu greifen und festzuhalten.

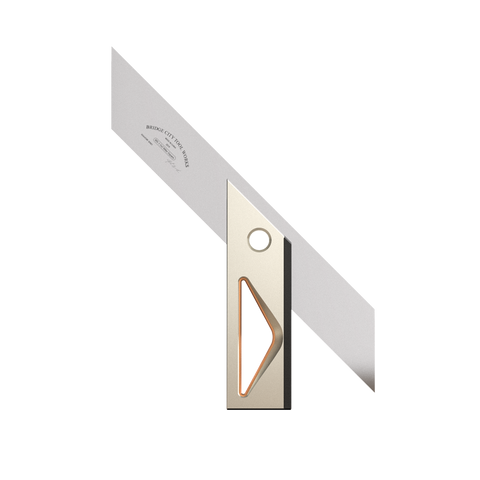

Blendfreies Lineal aus rostfreiem Stahl mit hoher Härte für höchste Abriebfestigkeit, bei feinsten Layouts.
Das Lineal aus nichtrostendem Stahl verfügt über eine glatte Oberfläche mit hoher Härte und Verschleißfestigkeit. Die Verwendung von Markierungsmessern und Reißadeln zur Layout – Erstellung ist daher möglich.
Hautfettabweisende Oberflächenveredelung /Fingerabdrücke gehören der Geschichte an
Die Veredelung des nichtrostenden Lineals wird durch eine spezielle PVD-Beschichtung (Physikalische Gasphasenabscheidung) erzielt, die eine sehr ansprechende, dekorative Oberfläche mit starker Korrosionsund Verschleißfestigkeit entstehen lässt. Die Oberfläche des Lineals kann mit einem Bleistift markiert und genauso leicht, wieder Rückstandsfrei abgewischt werden.
Eloxiertes Aluminium sorgt für ein tolles, mattes und blendfreies Erscheinungsbild
Der Präzisions-Gehrungsanschlagwinkel hat eine matte Oberfläche, die
optisch ansprechend und wartungsfrei ist. Eine Seite des Schafts ist dunkelgrau, die andere silbern. Die orangefarbene Zierleiste im Inneren des Schafts hat durch Bewegungsfreiheit, eine selbstreinigende Funktion. Ihre Aluminiumlegierung besticht ebenfalls durch Härte und Verschleißfestigkeit.
SPEZIFIKATIONEN
Gehrungs-Anschlagwinkel

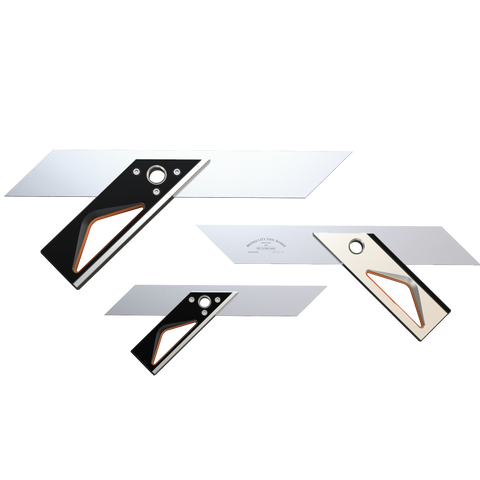

Der Gehrungs-Anschlagwinkel ist in drei Größen erhältlich: MS-1v2，MS-1.5v2，MS-2v2. Die Serie bietet in jedem Falle die ideale Größe für Ihr Projekt.
Accuracy
The straightness of the stainless-steel blade is accurate to ±0.05mm.
The angularity of the 45° angle and 135°angle is accurate to ± 0.036°.
Applications
