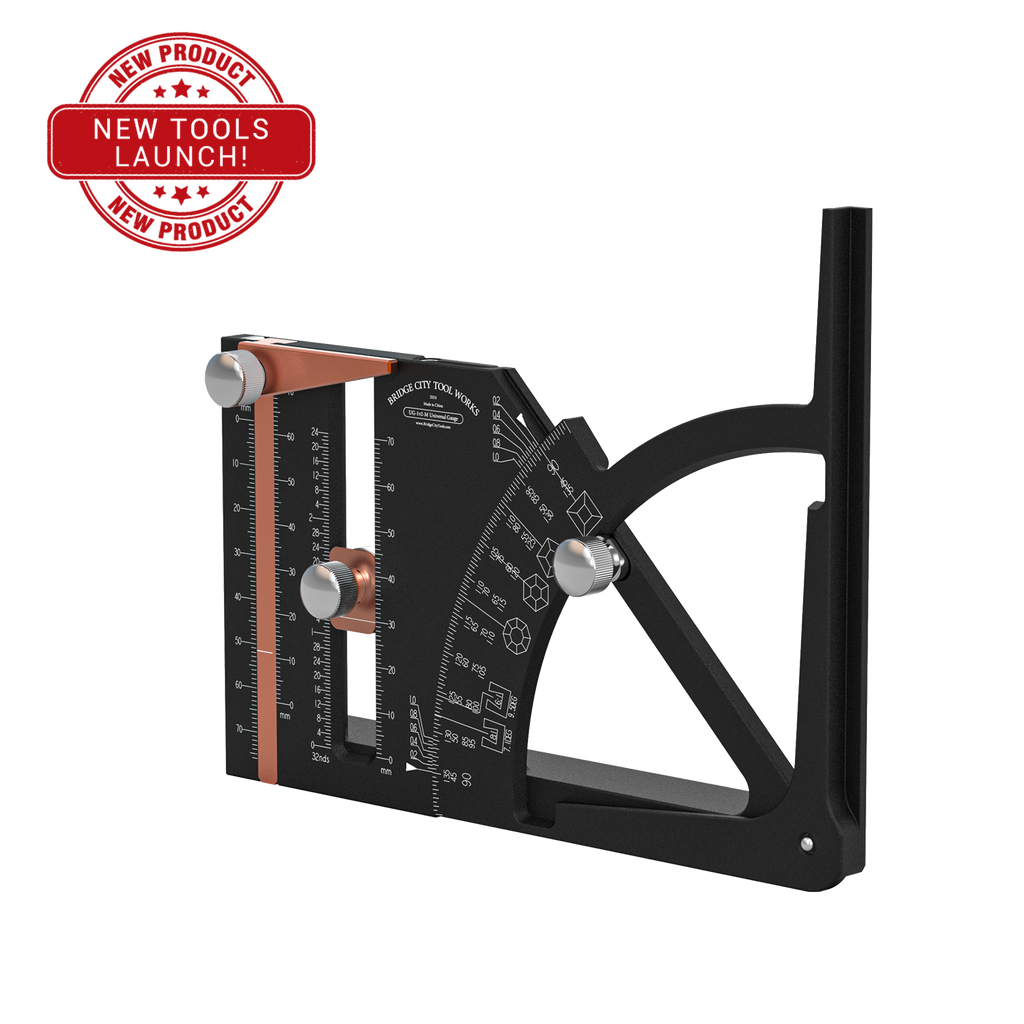

UG-1v2 Universal-Winkelmesser
Ihre All-in-One-Layout-Lösung!
Basierend auf dem klassischen UG-1 Universal-Winkelmesser, der für seine Kernfunktionalität geschätzt wird, setzt Bridge City sein Engagement für Innovation mit der Einführung des UG-1v2 Universal-Winkelmesser fort. Der UG-1v2 Universal-Winkelmesser ist die neueste Entwicklung in unserer Serie von Präzisions- Aus- und Einrichtwerkzeugen, der für die Bedürfnisse moderner Handwerker entwickelt wurde, die Genauigkeit und Vielseitigkeit in ihrer Werkstatt fordern. Diese neue Version behält alle wesentlichen Merkmale des Originals bei und verfügt gleichzeitig über optimierte Funktionen und Verfeinerungen, die das Werkzeug noch benutzerfreundlicher und anpassungsfähiger für eine breite Palette von Anwendungen machen.
Dieses Werkzeug ist ideal zum Einstellen oder Überprüfen von Winkeln an Tischsägeblättern, Hobelbänken, Bandsägen, Tisch- und Säulenbohrmaschinen und mehr. Durch sein durchdachtes Design und seine vielseitige Funktionalität ist der UG-1v2 ein Muss für alle, die Präzision und Effizienz schätzen.
Präzisions-Anschlagwinkel
Der UG-1v2 verfügt über zwei 90-Grad-Referenzen: einen feststehenden Anschlagwinkel und einen verstellbaren Winkelmesserarm. Der feststehende Winkel bietet eine außergewöhnliche Genauigkeit mit einer Toleranz von +0,05 mm (0,002”l) über seine 87,5 mm (3-7/16”) lange Seite dies entspricht einer Winkeltreue von 2’ (Winkelminuten) und gewährleistet so, dass Ihre Schnitte jedes Mal perfekt rechtwinklig sind.
Winkelmesser
Eine der herausragenden Eigenschaften des UG-1v2 ist sein Winkelmesser, der die ursprünglichen UG-1-Varianten für links und rechts in einem einzigen Werkzeug vereint. Die Winkelmesserscheibe weist beidseitig lasergravierte Skalierungen auf, was die Anwendung an sowohl links- als auch rechtsgeneigten Tischsägeblättern ermöglicht. Diese gespiegelte Funktion erlaubt es, Blattneigungswinkel präzise für beide Konfigurationen zu messen und zu justieren.
Der 45-Grad-Quadrant des Winkelmessers, kombiniert mit dem 140 mm (5,5”) langen Winkelmesserarm, ermöglicht das präzise Übertragen von Winkeln mit einer Genauigkeit von bis zu 0,1° =6’(Winkelminuten) durch die vergrößerte Nonius-Skala. Diese Präzision ist entscheidend, um exakte Schnitte und Layouts in Ihren Projekten zu gewährleisten.
Der UG-1V2 enthält auch Schnellreferenzsymbole für die häufigst benötigten Winkel, um polyangulare Formen zu erstellen.
Für diejenigen, die von Hand geschnittene Schwalbenschwanzverbindungen herstellen, geht es einfach und schnell, den Winkelmesserarm entweder im Verhältnis 6:1 oder 8:1 mithilfe der Schnelleinstell-Symbole als Referenz einzustellen.
Verstellbarer Referenzschenkel
Der Referenzschenkel des UG-1v2 wurde für eine erhöhte Präzision neu gestaltet. Sein versetztes Design ermöglicht es, dass die dünne 2 mm Klingenkante zwischen die Zähne eines Kreissägeblatts passt, um präzise Messungen vorzunehmen.
Zusätzlich können Sie mit dem UG-1v2 Ihren Bohrmaschinentisch im rechten Winkel oder in jedem Winkel bis zu 45° zur Werkzeugachse geneigt ausrichten. Indem Sie einen Bohrschaftrohling in die Maschine einspannen, können Sie den Tisch schnell und präzise unter Verwendung der beiden Referenzflächen am Arm antasten.
Direkt ablesbarer Schrägwinkel
Der UG-1v2 ist ein effizientes Anreißwerkzeug, mit dem Sie Winkel einfach vom Werkzeug auf Ihr Werkstück ins Layout übertragen können. Das Lineal liegt flach auf dem Werkstück auf, was es ermöglicht, Winkel von 45° bis 135° präzise anzuzeichnen und so stets genaue Anrisslinien zu gewährleisten.
Tiefenmessgerät
Das Tiefenmessgerät des UG-1v2 wurde für Vielseitigkeit konzipiert und kann Tiefen in Hohlräumen mit einem Durchmesser von nur 8,35 mm (21/64”) und bis zu 75 mm (3”) Tiefe messen. Ob Sie Zapfenlöcher, Nuten, Falze oder Löcher messen – der UG-1v2 ist Ihr idealer Helfer.
Das neu gestaltete Tiefenmesssystem und die T-Nuten-Aufnahme ermöglichen eine schnelle und einfache Installation.
Die im Tiefenmesssystem integrierten Magnete sorgen für einen gleichmäßigen und kontrollierten Gleitvorgang, der ein präzises Verschieben ohne Genauigkeitsverlust ermöglicht. Die Magnete sind stark genug, um die Position sicher zu halten und ein Herausfallen aus der Führung während des Gebrauchs zu verhindern, sodass Ihre Messergebnisse stets fixiert bleiben.
Höhenmessgerät
Das Einstellen der Höhe von Sägeblättern, Fräsern und Frässtählen ist mit dem Höhenmessgerät des UG-1v2 einfacher denn je. Der Höhenanschlag kann sicher arretiert werden, um zu gewährleisten, dass Ihre Höheneinstellungen während dem gesamten Arbeitsprozess präzise bleiben.
Anreißlehre
Der UG-1v2 fungiert auch als schneller und zuverlässiger Anreißmaßstab, mit dem Sie Linien in einem bestimmten Abstand von einer Referenzkante anzeichnen können. Auch wenn er nicht so vielseitig ist wie ein dedizierter Anreißmaßstab, funktioniert er besonders gut für kleinere Anwendungen wie die Anzeichnung von Zapfen oder wenn parallele Linien mit bekanntem Abstand benötigt werden. Stellen Sie einfach den orangenen Anzeiger auf den gewünschten Abstand ein und nutzen Sie die Werkzeugunterkante, um entlang des Werkstücks zu markieren. Diese Funktion gewährleistet ein effizientes und präzises Anreißen von Linien ohne zusätzliches Werkzeug.
Maßeinheiten-Umrechnungshilfe (Imperial/Metrisch)
Der UG-1v2 ist mit imperialen und metrischen Skalen auf gegenüberliegenden Seiten ausgestattet, was einfache Umrechnungen zwischen den beiden Systemen ermöglicht. Schneller als Sie denken, werden Sie sich gängige Umrechnungen verinnerlichen – wie das Wissen, dass 25 mm etwa 1” und 12 mm ungefähr 1/2” entsprechen – was Ihnen hilft, fließend mit verschiedenen Messsystemen zu arbeiten.
Zentrierlineal
Das Zentrierlineal des UG-1v2 ermöglicht es Ihnen, schnell die Mitte von Materialien mit einer Breite von bis zu 140 mm (5-1/2”) zu finden. Richten Sie einfach dieselben Zahlen auf beiden Seiten des Lineals aus, und die 0-Markierung zeigt genau die Mitte Ihres Werkstücks an. Diese Funktion ist besonders praktisch für ausgewogene Schnitte und Anrisse.
Umkehr-Abstandshalter
Der Umkehr-Abstandshalter des UG-1v2 wurde für größere Benutzerfreundlichkeit neu positioniert. Wenn Sie das Messgerät flach auf einer Oberfläche ablegen müssen, klappen Sie einfach den Abstandshalter nach unten, um eine stabile Basis zu schaffen. Wenn er nicht benötigt wird, kann der Abstandshalter verstaut werden, sodass das Werkzeug kompakt und leicht zu handhaben bleibt.
Magnetfuß
Für den freihändigen Betrieb verfügt der UG-1v2 über eine magnetische Basis, die sicher an Stahl oder Gusseisen-Flächen haftet. Dies ist ideal für Situationen, in denen Sie beide Hände frei benötigen, wie etwa beim Einrichten von Geräten oder beim Anreißen großer Materialstücke.

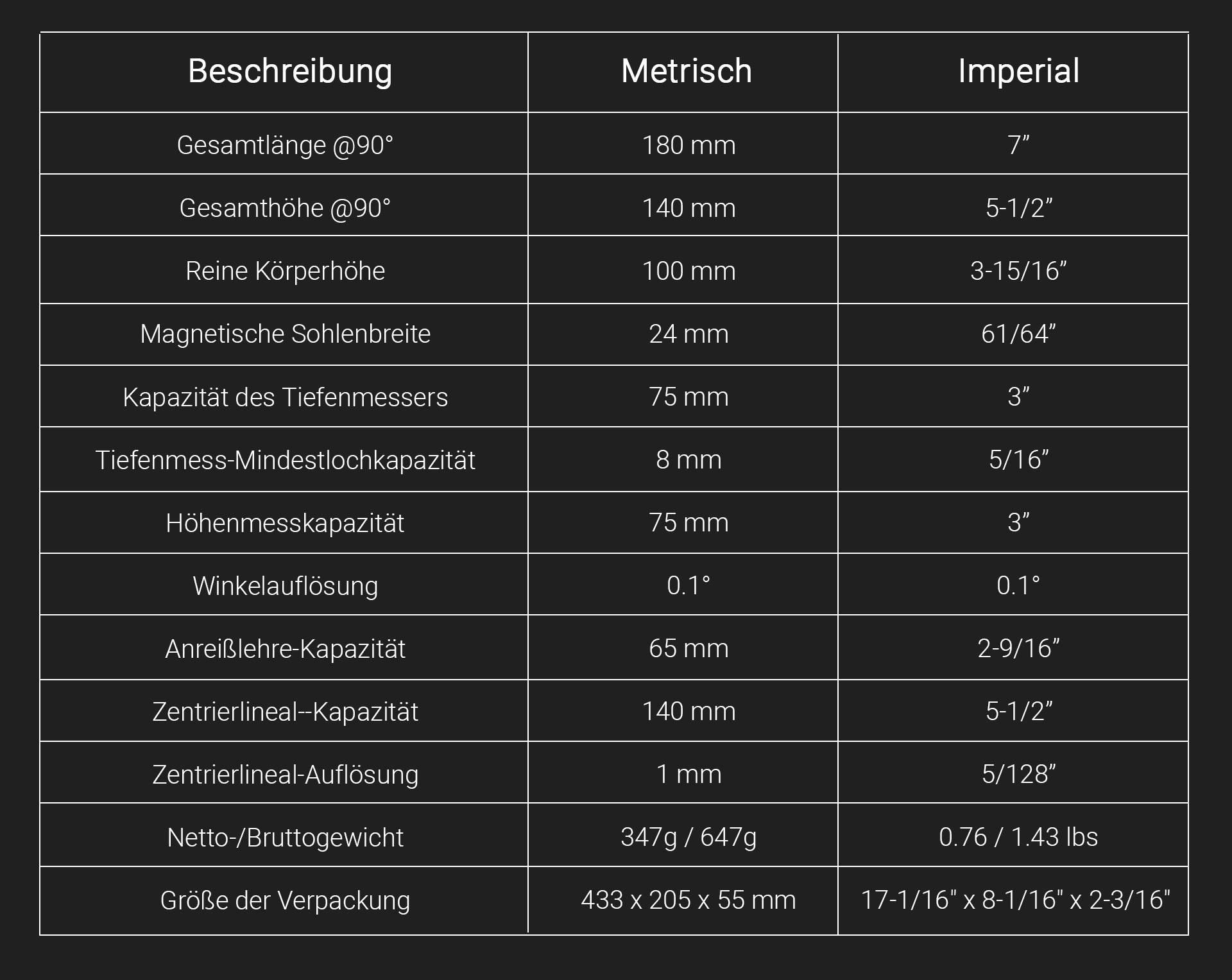

Spezifikationen
