Präzisions-Anschlagwinkel
TS-1v2 / TS-1.5v2 / TS-2v2
John Economaki begann in den 1970er Jahren mit dem Design und der Herstellung von Möbeln nach Ma? Nachdem er eine kurze Zeit als Lehrer für Holzbearbeitung in Portland, Oregon, gearbeitet hatte. Nachdem er sich eine Lungenentzündung zugezogen hatte, weil er auf Holzstaub allergisch reagierte, wechselte John vom Möbelbau zum Design und zur Herstellung von Erbstückwerkzeugen, die Funktionalität und Ästhetik vereinen.
Präzisions- Anschlagwinkel mit Sonderfunktionen
Das erste Werkzeug, das von John entwickelt und produziert wurde, war der Präzisions-Anschlagwinkel im Jahr 1983. Dies geschah einfach aus der Frustration über die nicht exakt winkeltreuen Anschlagwinkel, die seinerzeit auf dem Markt erhältlich waren, und so wurde sein Unternehmen Bridge City Tool Works gegründet. Der Präzisions-Anschlagwinkel wurde zum Eckpfeiler des neu gegründeten Unternehmens.
TS-1v2 / TS-1.5v2 / TS-2v2
Der Griff des Präzisions-Anschlagwinkels ist stabil und kalibrierbar

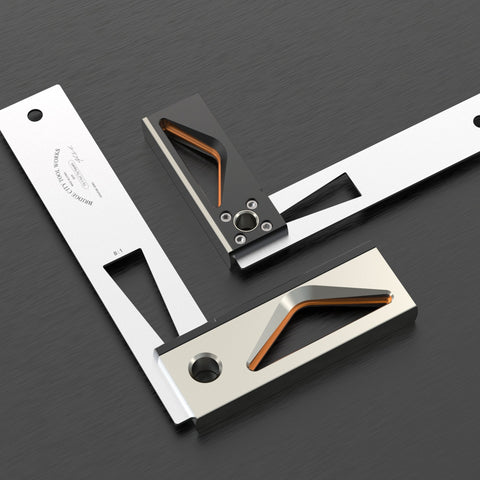

Der Griff besteht aus zwei Teilen, die spiegelbildlich zueinander liegen.Zusammengeschraubt bilden sie ein sicheres Fundament für die Edelstahl- Linealeinheit. Sollte der Präzisions- Anschlagwinkel einmal herunterfallen oder nicht mehr rechtwinklig sein, kann er nachkalibriert werden, indem man vier Schrauben löst, den Winkel gegen ein 90°/270° Winkelendma?zur Referenz anlegt und dann die vier Schrauben wieder anzieht.
Der Griff ist ergonomisch gestaltet
Durch das ergonomisch ausgeformte Design des Griffs ist der Präzisions-Anschlagwinkel für Bediener leicht zu greifen und festzuhalten.
Vermeidet verformte Ecken des Lineals beim Herunterfallen
Radien minimieren mögliche Verformungen an den Ecken und Kanten des Lineals durch eventuelles Herunterfallen.
Eloxiertes Aluminium sorgt für ein tolles mattes und blendfreies Erscheinungsbild
Die Oberfläche des Präzisions-Anschlagwinkels hat ein mattes Veredeln, das schön und leicht zu pflegen ist. Eine Seite des Griffs ist dunkelgrau, die andere Seite ist silbern.
Die Zierleiste im Inneren des Griffs ist orange. Die eloxierte Aluminiumlegierung ist rost- und verschleißfest und bietet eine hervorragende Härte und Haltbarkeit.
Hautfettabweisende Oberflächenveredelung /Fingerabdrücke gehören der
Die Veredelung des nichtrostenden Lineals wird durch eine spezielle PVD-Beschichtung (Physikalische Gasphasenabscheidung) erzielt, die eine sehr ansprechende, dekorative Oberfläche mit starker Korrosionsund Verschleißfestigkeit resultieren lässt. Die Oberfläche des Lineals kann mit einem Bleistift markiert und genauso leicht, wieder Rückstandsfrei abgewischt werden.

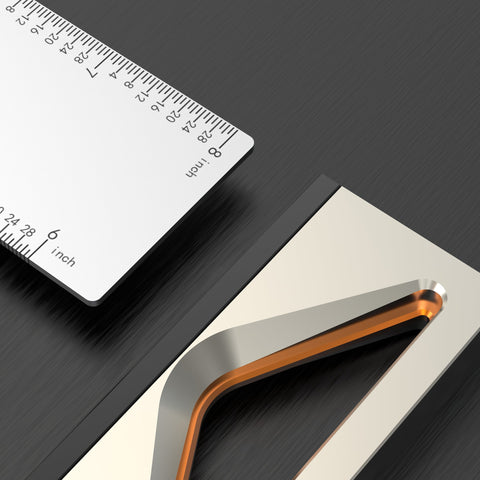

Lasergravierte Skalen des TS-2V2

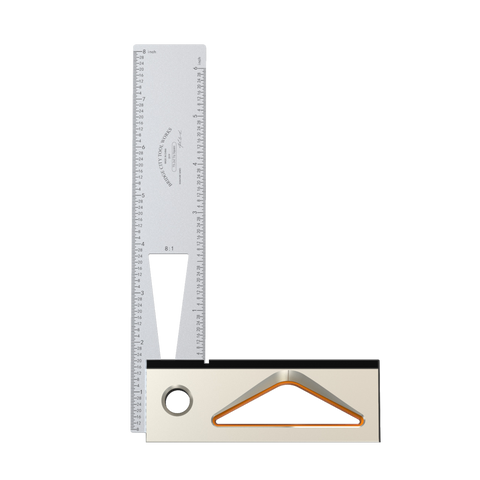

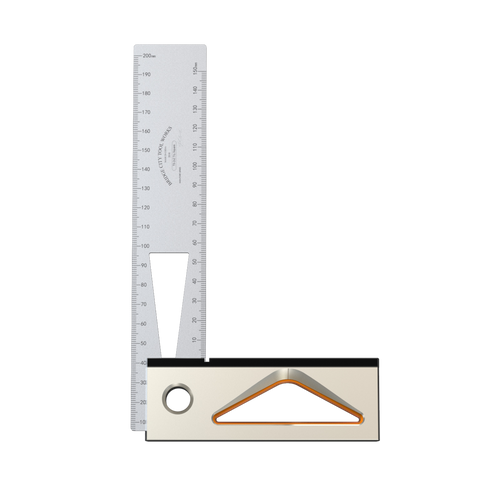

Die Linealeinheit des TS-2v2 ist mit lasergravierten, leicht abzulesenden Skalen versehen (erhältlich ist der Artikel wahlweise in metrischer und zölliger Ausführung). Die metrische Skala verfügt über einen Messbereich, außenseitig von 200 mm und innenseitig von 150mm. Der Messbereich der imperialen Skala ist beträgt 8”
außenseitig und 6” innenseitig, jeweils in 1/32 Teilung.
Die beiden Skalengrund- Referenzen an den jeweiligen Linealseiten des TS-2v2 bieten unzählige Möglichkeiten für verschiedenste Messund Layout- Anforderungen.
Klassisches 8:1 Schablone zur Layout-Erstellung von Schwalbenschwanzpassungen
Die Lineale unserer Präzisions- Anschlagwinkel- Serie sind jeweils mit
einer 8:1 Neigungsschablone versehen, welche der präzisen Gestaltung
von Schwalbenschwanzverbindungen dienen.
SPEZIFIKATIONEN

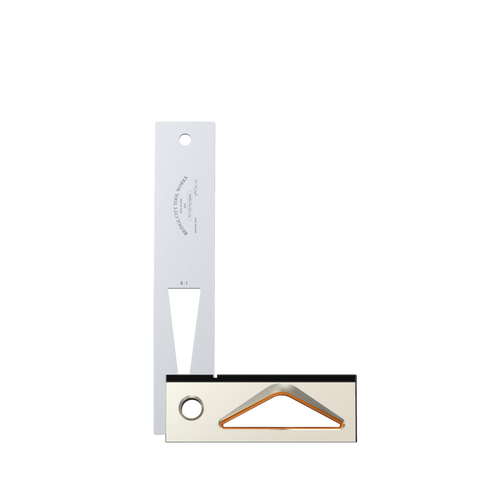

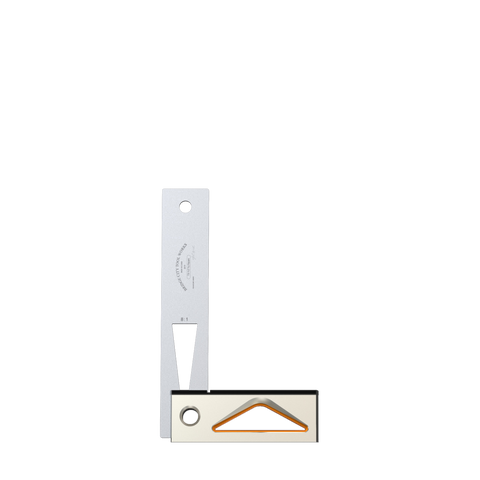

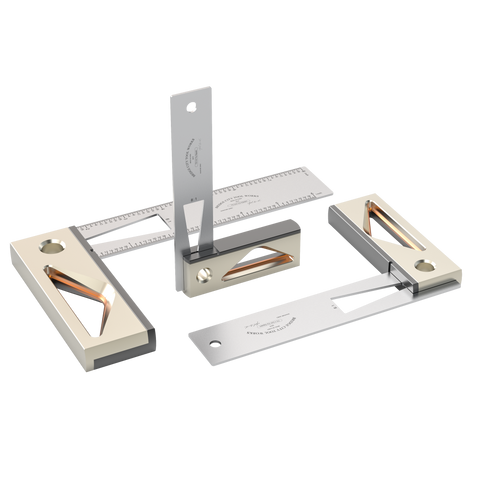

Der Präzisionswinkel ist in drei Größen erhältlich und bietet die ideale Größe für die richtige Aufgabe: TS-1v2, TS-1.5v2, TS-2v2.
Accuracy
Die maximale Formabweichung des Lineals bezüglich Geradheit beträgt 0,02 mm.
Die maximale Abweichung der Lasergravur / Skalenteilung auf dem Lineal beträgt 0,04mm / 200 mm.
Die maximale Abweichung der Rechtwinkligkeit gegenüber dem Winkelendmaß beträgt auf 0,05°. Dies entspricht 3’ (Winkelminuten).
Anwendung
„Einige Bilder auf dieser Seite sind computergenerierte Darstellungen des Produkts und können von dem tätsachlichen Produkt abweichen. Farben, Texturen und andere Details werden auf den Bildern möglicherweise nicht genau dargestellt. Weitere Informationen entnehmen Sie bitte der Produktbeschreibung und den technischen Daten.“
